特色：

1. 具有即時顯示螢幕，可一邊量測一邊檢視心電圖
2. 小而輕巧，攜帶方便，重量150g (未含電池)
3. 容易操作，利用大拇指按壓左右電極，即可記錄5分鐘之心電訊號、HRV
4. 高解析度，訊號不失真
5. 搭配Q5 HRV分析軟體，方便您自我管理，專業醫師病患管理 《衛部醫器製字第002212號》

使用超簡單：

產品規格：

• 注意事項
• 產品簡介
• 操作說明
• HRV 即時呈現畫面(供參考)

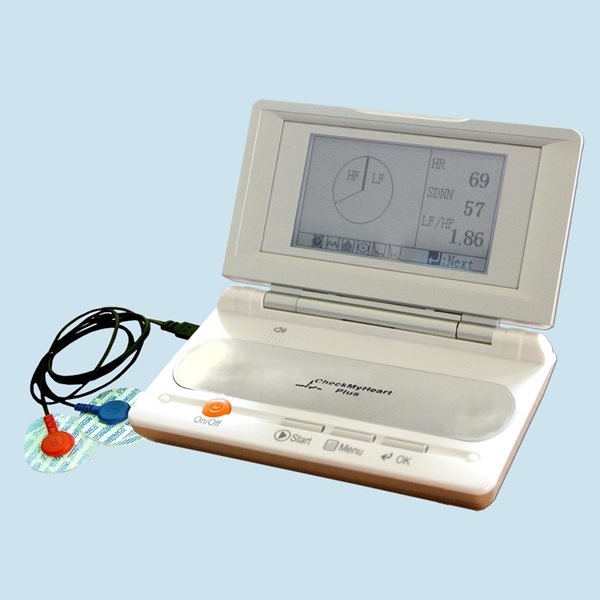

ㄧ、主機外觀







二、螢幕介紹









三、規格:








四、產品包裝:



標準包裝:







選配包裝:



注意：

•    電極貼片為耗材用品，如有需要請洽醫療用品專賣店，或經銷商購買。



一、電池安裝



1. 請依照箭頭指示的方向滑動電池蓋。

2. 請依照圖示“ + （正）”和“ - （負）”極性，安裝兩顆DC 1.5V 四號電池(LR03 / AAA)。

3. 請依照箭頭指示的方向放回電池蓋。




二、時間設定:



       注意: 使用本裝置前，請務必確認您所設定的日期與時間是正確的，

                因為日期與時間是心電圖檔案的重要資料。

按壓開機，再按壓進入目錄選單模式。



1.	持續按壓按鈕，選擇『系統設定』模式，並按下按鈕。
2.	按壓OK進入『時間設定』選單模式調整。
3.	可以調整的數字將會以閃爍顯示。 按下可往上(循環)調整數字。 按壓進入下一個可調整的數字。
4.	當時間設定完成，繼續按下或，回到主目錄選單。







三、開始量測

      [方法一] 直接測量





      [方法二]使用外接電極線





            若您需要更大更漂亮的心電圖訊號，建議您參考下列方式



	方法 01
		將紅色貼在右手手臂遠離關節處，藍色貼在左腿遠離關節處
	方法02
		將紅色貼在胸前軟骨處，藍色貼在左邊第五或第六肋骨處
	方法03
		將紅色貼在右手手臂遠離關節處，藍色貼在左邊第五或第六肋骨處



四、螢幕介紹


螢幕顯示：訊號量測中

螢幕顯示：量測結束後的結果

詳細如下所示:

開始量測









量測中- 即時心電圖訊號











量測結束後參數的顯示





A. LF/HF

HR, SDNN and LF/HF parameters.







B. Tachogram

Tacogram, HR and SDNN parameters.









C. Histogram

Histogram, PMSSD, pNN50 and NN50 parameters.









D. Poincare

Poincare,SD1, SD2 and SD1/SD2 parameters.









E. FFT PSD

FFT PSD, LF-p, HF-p and LF/HF parameters.







F. AR PSD

AR PSD, LF-p, HF-p and LF/HF parameters.





本產品將不會告知您的心臟是否有問題，只有醫師可以為您做診斷。請勿自行解釋與判斷所出現的數值。

• 本產品，僅忠實表達您的心臟狀況，以及5分鐘內心率變異情況，無法作為診斷。
• HRV即時分析畫面，僅供參考，醫師診斷，應配合相對應之分析報告與數據。
• 不建議裝有心臟節律器患者使用。

左右二手拇指、5分鐘就能檢測自律神經，健康管理。
DailyCare CheckMyHeart 是一種隨身型的自律神經檢測儀，是醫療級隨身心電圖檢測儀的升級應用產品，同級產品InstantCheck專用於國內外醫療院所心內科遠距照護、確診輔助醫療器材。 本隨身自律神經檢測儀可即時呈現所測者的心電圖訊號，並於5分鐘後得出受測者的HRV數據，使用方便、便於攜帶，可以隨時隨地記錄受測者之HRV與心電圖資訊。 單機使用、雲端應用皆可。

• 包裝：一盒
• 內容物：
  • 主機：自律神經檢測儀一組。
  • 週邊：原廠電極線一條。
  • 週邊：原廠USB傳輸線一條。
  • 耗材：電池。
• 使用方法：雙手拇指 或 使用電極貼片，靜止測量5分鐘
• 適合對象：
  1. 具有壓力管理、情緒管理、健康管理需要之成年人。
  2. 醫療院所，如：身心科、家醫科、心內科、酸痛復健科、中醫。
  3. 照護業者。
  4. 健康促進專業。
• 保存方法：存放在陰涼處，避免潮濕、高溫或陽光直射
